Что такое непрерывная бражная колонна?
Непрерывная бражная колонна — это технологическое оборудование для переработки браги методом непрерывной дистилляции с целью получения спирта-сырца.
В отличие от классической периодической перегонки, где брага перерабатывается отдельными циклами с постоянной загрузкой и выгрузкой куба, непрерывная бражная колонна работает в постоянном потоке. Брага непрерывно подается в систему, спиртовые пары непрерывно извлекаются и конденсируются, а освобождённая от спирта барда удаляется без остановки процесса.
Такая схема позволяет значительно повысить производительность, стабилизировать качество продукта и снизить энергозатраты.
Оборудование предназначено для получения спирта-сырца в соответствии с требованиями ГОСТ 131-2013 «Спирт этиловый сырец из пищевого сырья».
Для чего используется НБК?
Основная задача установки — перегонка браги и получение двух продуктов:
- Спирт-сырец направляется на дальнейшую переработку и ректификацию.
- Барда — остаточная обесспиртованная масса, выводимая из системы для дальнейшей утилизации или переработки.
Получаемый спирт-сырец соответствует требованиям нормативной документации по органолептическим показателям:
- прозрачная жидкость без посторонних частиц;
- бесцветный внешний вид;
- характерный аромат и вкус спирта-сырца из соответствующего сырья без посторонних запахов.
Колонна может работать с различными видами пищевого сырья при соблюдении требований отраслевых стандартов.
Как работает непрерывная бражная колонна?
Непрерывная бражная колонна работает по принципу непрерывной дистилляции в режиме прямотока.
Это означает, что установка выполняет мягкое разделение спирта и браги без глубокой ректификационной очистки.
Процесс основан на непрерывном встречном движении двух потоков:
- снизу вверх — поднимается водяной пар;
- сверху вниз — движется брага.
Во время контакта на тарельчатых уровнях происходит интенсивный массообмен:
- спирт и летучие компоненты переходят в паровую фазу;
- пары спирта концентрируются и выводятся из колонны;
- брага без спирта переходит в барду.
Такой подход обеспечивает стабильное получение спирта-сырца при высокой производительности.

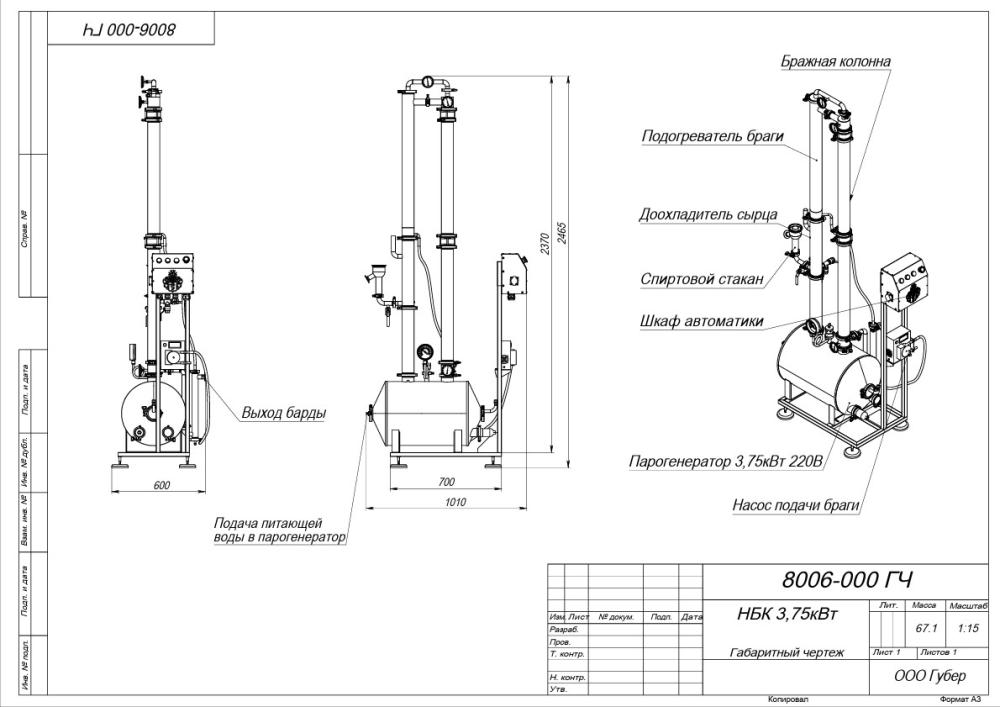

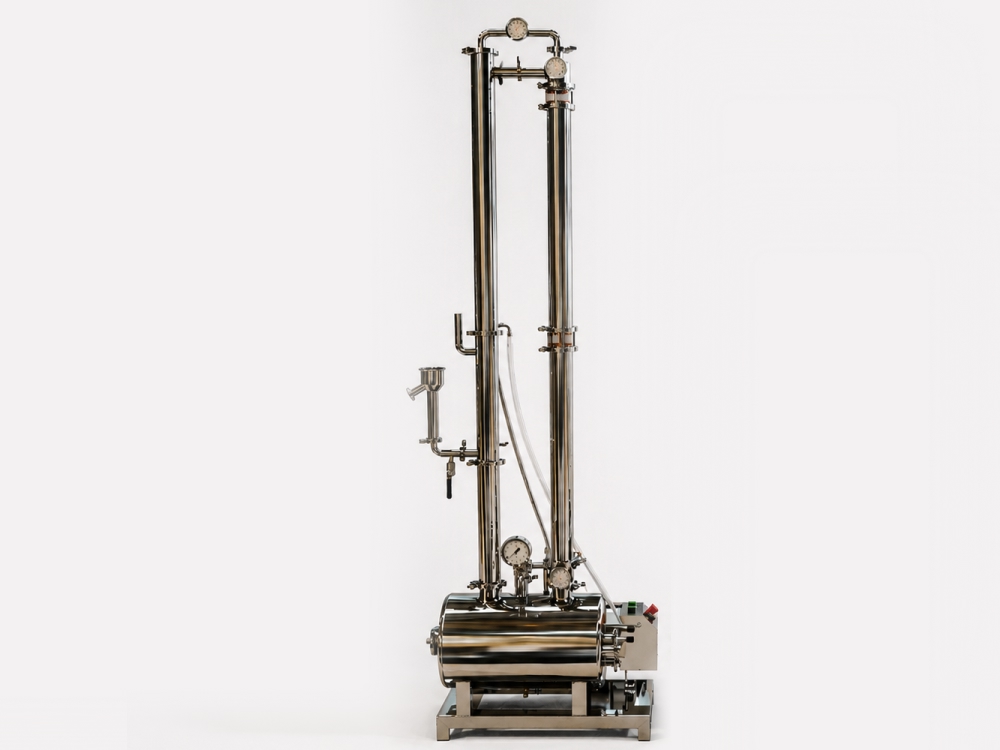

Как устроена непрерывная бражная колонна?
Конструкция установки включает несколько взаимосвязанных узлов.

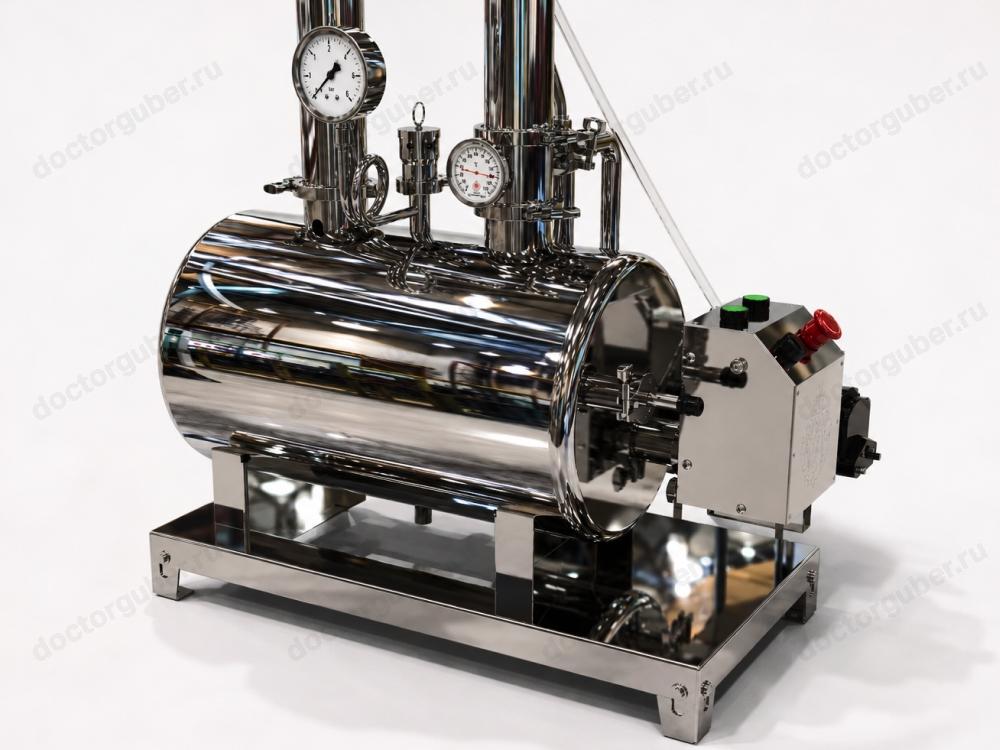

Парогенератор
Источником тепловой энергии служит встроенный парогенератор объёмом 60 литров.
Нагрев осуществляется двумя ТЭНами по 12 кВт.
Парогенератор автоматически поддерживает уровень воды при помощи поплавкового клапана.
По мере испарения воды система самостоятельно восполняет её объём, обеспечивая непрерывную работу, стабильное образование пара и отсутствие тепловых скачков.
Подогреватель браги
Один из ключевых элементов системы, специально разработанный нашими инженерами для промышленной НБК и перенесенный в домашний вариант установки — это теплообменный подогреватель, через который брага проходит перед подачей в колонну.
Подогреватель представляет собой трубчатый теплообменник с противоточным режимом:
- брага движется по трубкам навстречу горячим спиртовым парам;
- пары спирта-сырца конденсируются и одновременно передают теплоту поступающей браге.
Подогреватель выполняет сразу две задачи: охлаждает спирт-сырец и нагревает поступающую брагу. Такой теплообмен называется рекуперацией тепла.
Его преимущества:
- снижение энергопотребления;
- сокращение тепловых потерь;
- быстрый выход оборудования на режим;
- более стабильная работа колонны.
По сути, установка повторно использует собственную тепловую энергию. Это одно из главных преимуществ непрерывной схемы.

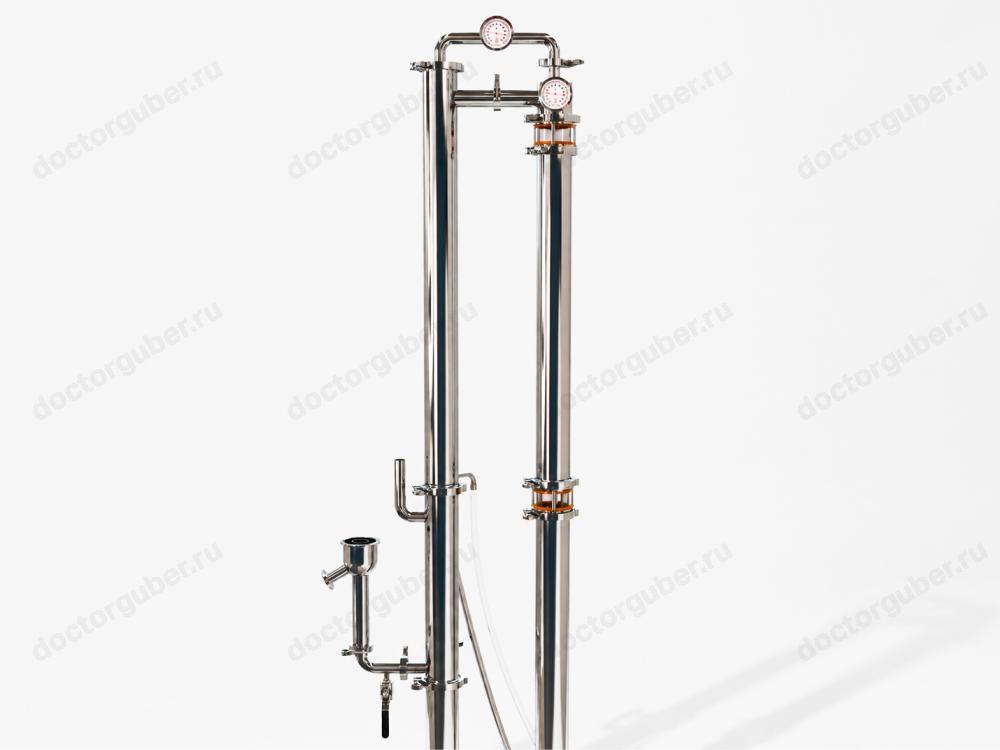

Бражная колонна
Основной рабочий узел оборудования — тарельчатая бражная колонна.
Именно внутри колонны происходит основное разделение. Брага поступает в верхнюю часть и начинает последовательно стекать вниз через систему переливов. Навстречу ей поднимается пар.
На каждом уровне происходит барботаж и активный контакт фаз.
Тарелки и массообмен
Долгий опыт работы над домашними и промышленными дистилляционными установками позволил нашим инженерам создать тарельчатую конструкцию, которая дает максимум эффективности даже на малых объемах домашнего производства.
Каждая ситчатая тарелка создаёт локальную зону интенсивного взаимодействия:
- увеличивается площадь контакта;
- ускоряется переход спирта в пар;
- повышается эффективность извлечения спирта.
Преимущества тарельчатой схемы:
- стабильный массообмен;
- равномерная работа колонны;
- высокая степень извлечения спирта;
- устойчивость к изменениям состава браги.
Благодаря десяти рабочим уровням брага постепенно истощается по спирту без резких колебаний режима.
Секция отвода барды
В нижней части колонны расположена зона отвода барды. К моменту достижения этой секции брага уже освобождена от большей части спирта.
Барда непрерывно выводится из системы.
Производительность отвода: до 140 л/ч.
Непрерывное удаление барды обеспечивает:
- отсутствие накопления остатка;
- стабильную гидравлику колонны;
- возможность длительной работы без остановок.
Доохладитель спирта-сырца
После подогревателя спирт-сырец поступает в доохладитель, где происходит окончательная конденсация и охлаждение продукта перед отбором. Это позволяет получать стабильный жидкий продукт и исключать потери спирта.
Полный цикл работы НБК
Работа колонны происходит следующим образом.
- Парогенератор заполняется водой и выходит на рабочий режим.
- ТЭНы разогревают систему.
- Через 5–15 минут начинается генерация пара.
- Включается подача охлаждения.
- Насос подает брагу в подогреватель.
- Брага нагревается встречными парами.
- Подогретая брага поступает в колонну.
- На тарелках происходит извлечение спирта.
- Барда выводится снизу.
- Спиртовые пары проходят теплообмен и охлаждение.
- Спирт-сырец отбирается через спиртовой стакан.
Весь процесс происходит непрерывно.
На что стоит обратить внимание при выборе НБК?
Непрерывный режим работы
Главное преимущество технологии — отсутствие циклов загрузки и выгрузки. Колонна может работать длительное время без остановок.
Это обеспечивает:
- высокую производительность;
- минимизацию простоев;
- стабильную загрузку производства.
Быстрый выход на рабочий режим
Разогрев занимает всего несколько минут. После выхода на режим установка быстро достигает рабочей стабильности. Это особенно важно для малых и средних производств.
Высокая энергоэффективность
Система рекуперации тепла существенно снижает энергозатраты. Тепло спиртовых паров не выбрасывается в охлаждение, а используется повторно.
Результат:
- снижение расхода энергии;
- повышение КПД процесса;
- экономичность производства.
Стабильность качества спирта-сырца
Непрерывная колонна работает в установившемся режиме. В отличие от периодической перегонки здесь отсутствуют резкие изменения состава паров и температур.
Это обеспечивает:
- воспроизводимость продукта;
- стабильную крепость;
- прогнозируемую органолептику.
Высокая производительность
Производительность установки достигает до 84 дал спирта-сырца за смену.
Отбор спирта: до 70 л/ч.
Такие показатели делают оборудование эффективным решением для производственных задач.
Материалы и надёжность конструкции
Все узлы, контактирующие с продуктом, изготовлены из пищевой нержавеющей стали AISI 304.
Материал обеспечивает:
- химическую нейтральность;
- устойчивость к спиртовым средам;
- коррозионную стойкость;
- простоту санитарной обработки;
- длительный срок службы.
Уплотнения выполнены из EPDM и силикона. Оборудование соответствует требованиям ТУ 5132-009-78264415-2025.
Максимум результата и минимум потерь

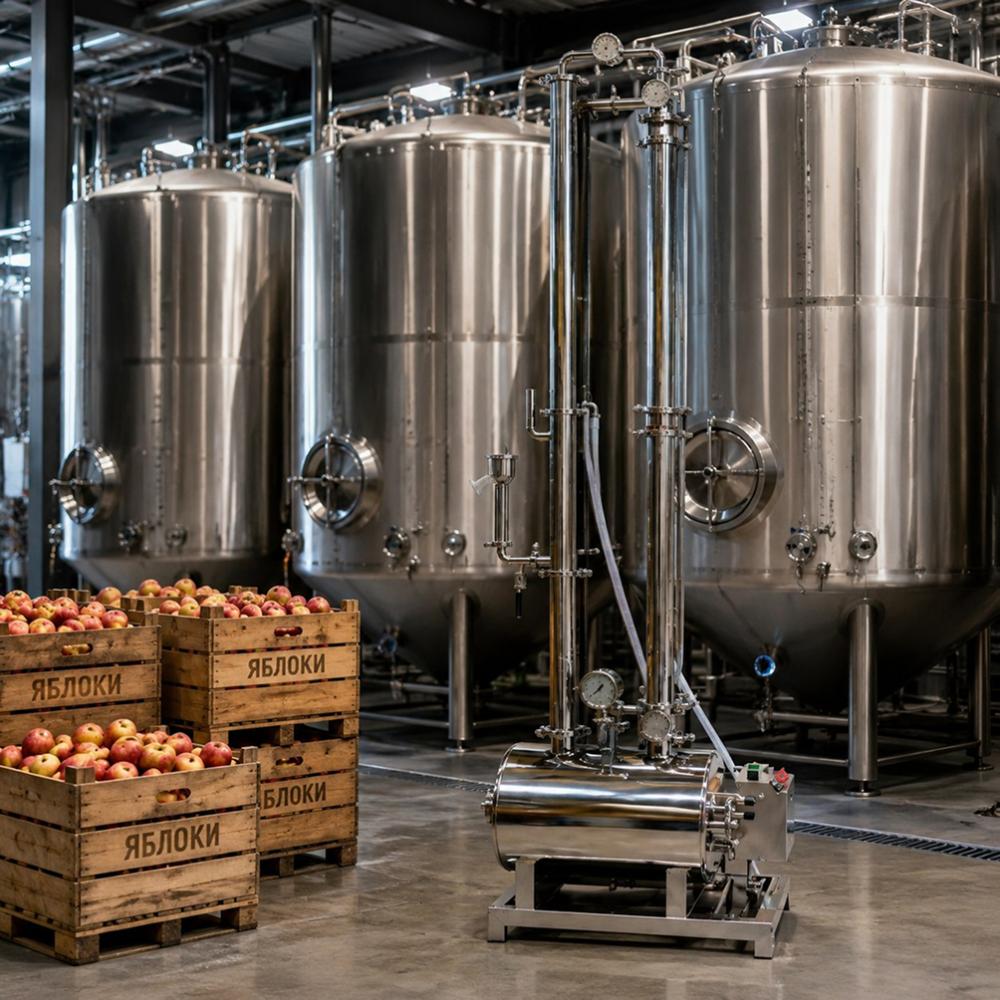

Технология непрерывной перегонки особенно востребована там, где в сезон необходимо быстро переработать большие объёмы сырья. Для владельцев садов, фермерских хозяйств и винокурен в южных регионах и странах с продолжительным периодом сбора урожая НБК позволяет оперативно перегонять брагу в спирт-сырец, не дожидаясь её порчи и потери качества.

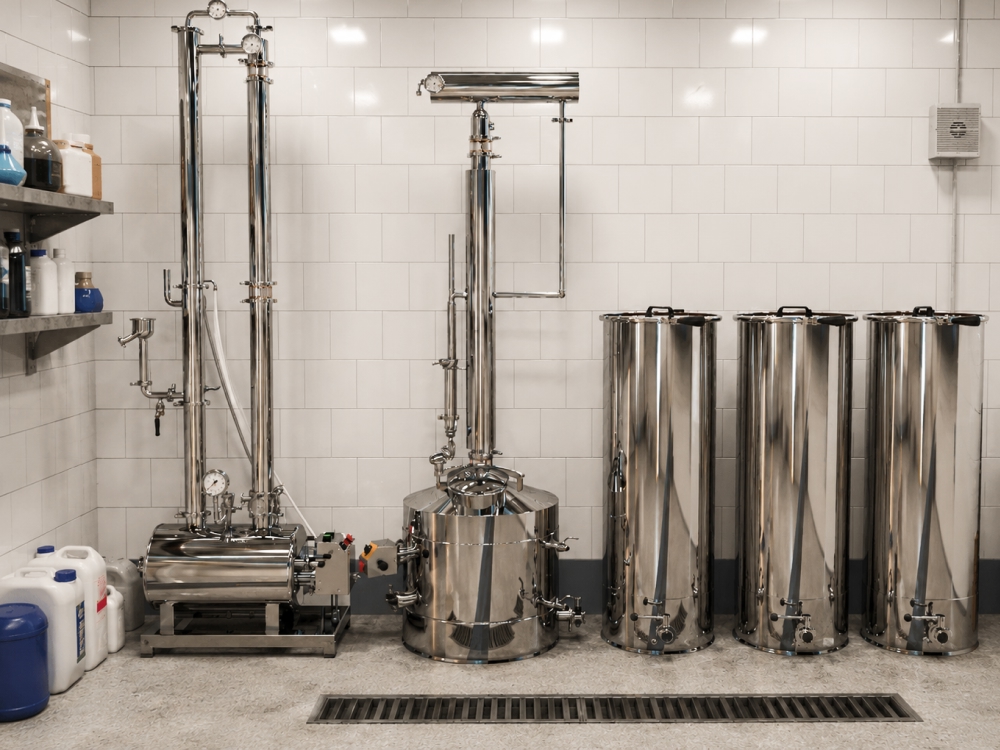

Фабрика «Доктор Губер» разрабатывает непрерывные бражные колонны для домашних винокурен и малых производств, ориентированных на переработку значительных объёмов фруктового, ягодного и зернового сырья в короткие сроки. Полученный спирт-сырец можно хранить длительное время без риска скисания и других проблем, связанных с хранением браги, а дальнейшую дробную перегонку проводить тогда, когда это удобно владельцу.
Каждая НБК проектируется с учётом производительности, особенностей сырья и требований к уровню автоматизации. Мы сопровождаем проект на всех этапах — от подбора конфигурации и изготовления оборудования до запуска и технологической поддержки.
Если ваша задача — быстро перерабатывать сезонный урожай в стабильный спирт-сырец и не зависеть от сроков хранения браги, специалисты «Доктор Губер» помогут подобрать непрерывную бражную колонну под ваши объёмы и производственные задачи.
